主要技術參數

1、工件特征

鋼管類型：石油專用管管端螺紋噴砂

外徑范圍：Φ60.32～245mm

壁厚范圍：4.83～13.72mm

鋼管長度：6000～12500 mm

鋼管直度：滿足API Spec 5CT標準要求

鋼管橢圓度偏差：滿足API Spec 5CT標準要求

單根鋼管最大重量：850kg

鋼管鋼級：J55 N80 L80 C80S C90 R95 C95S T95 P110 Q125 V140

鋼管執行標準：API Spec 5CT-2005、API Spec 5B及特殊螺紋標準。

接箍外徑：73.02-200.03mm

接箍長度：107.95-254mm

2、噴砂清理等級

國家標準：GB8923-88 A-B Sa2-2.5

鋼管端螺紋經噴砂后，鋼管以及螺紋表面無亮光、反光，呈亞光狀態，覆蓋率達到100%。

3、噴砂效率

以鋼管直徑以5-1/2鋼管為例為例，噴砂時間約：30-40秒(輔機時間不算)

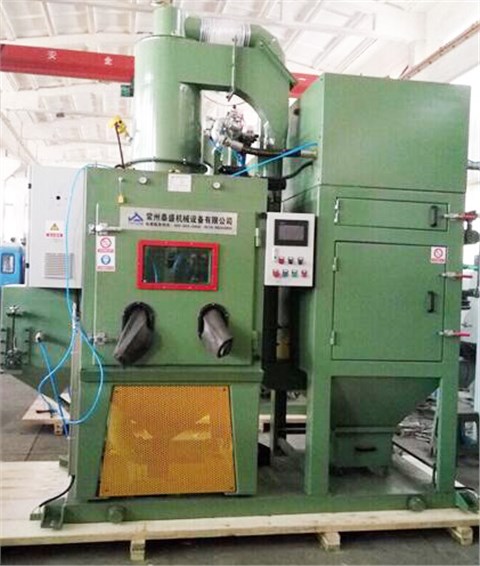

4、噴砂主機尺寸：1400×1000×2000mm 鋼板厚度：5mm

主機倉內為防止砂粒沖擊金屬表面，全部掛5 mm膠皮防護;

主機檢修門布置噴砂手孔位，門邊并布置密封條進行密封。

5、噴槍組

數量：12 把 (其中一把噴槍為鋼管端面噴槍，固定對鋼管端面進行加工)

噴嘴：碳化硼

噴嘴直徑：Φ8mm

噴槍移動由步進電機帶動，移動距離和速度可在觸摸屏上調整。

6、內支撐

內支撐布置在機倉內，由吹氣管和膠皮等組成;并根據鋼管中心高可手動調節。

7、整機耗氣量\工作壓力

耗氣量：12m3/min，壓縮空氣中不可含油含水。

工作壓力：0.4-0.7Mpa

8、電源：380V/50HZ、三相五線制

9、設備總功率：約8Kw

工作原理

本機采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動產生引射作用，將旋風分離器貯箱內的磨料通過膠管吸入噴槍，然后隨壓縮空氣流由噴嘴高速噴射到工件的表面，達到噴砂加工的效果。

●工件輸送：鋼管到位→主機移動到位→噴槍噴砂/移動→吹掃→主機退出到位

●磨料循環：

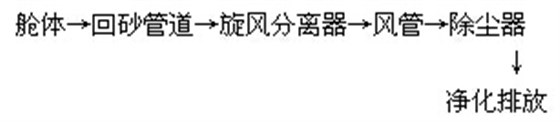

●除塵系統：

注：可根據客戶要求定做相應的規格。

寶雞石油鋼管有限責任公司西安石油專用管分公司定制設備

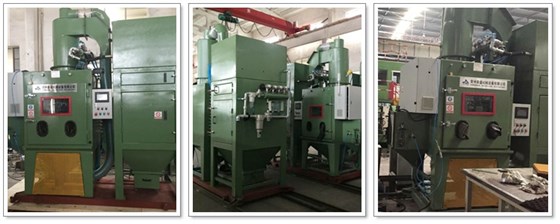

客戶使用案例：江蘇常寶鋼管股份有限公司 江蘇常寶普萊森鋼管有限公司、江蘇滔邦精密機械有限公司、上海寶鋼集團、煙臺寶鋼、安徽天大石油管材股份有限公司、寶雞石油鋼管、西安石油鋼管、西安天和鋼管、勝利油田、上海繁正隆鋼管等企業。
