板材、結構件輥道通過式拋丸清理機

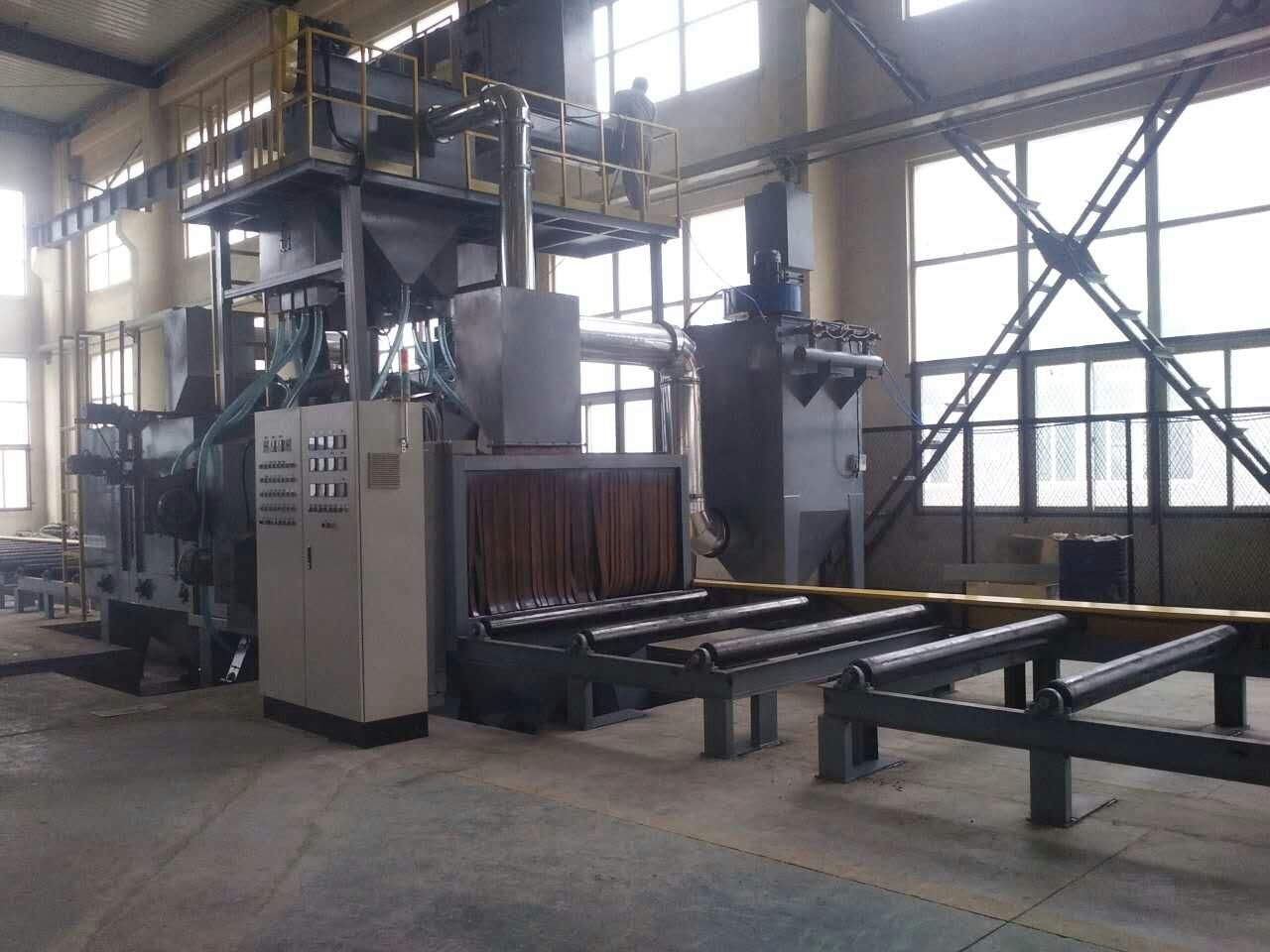

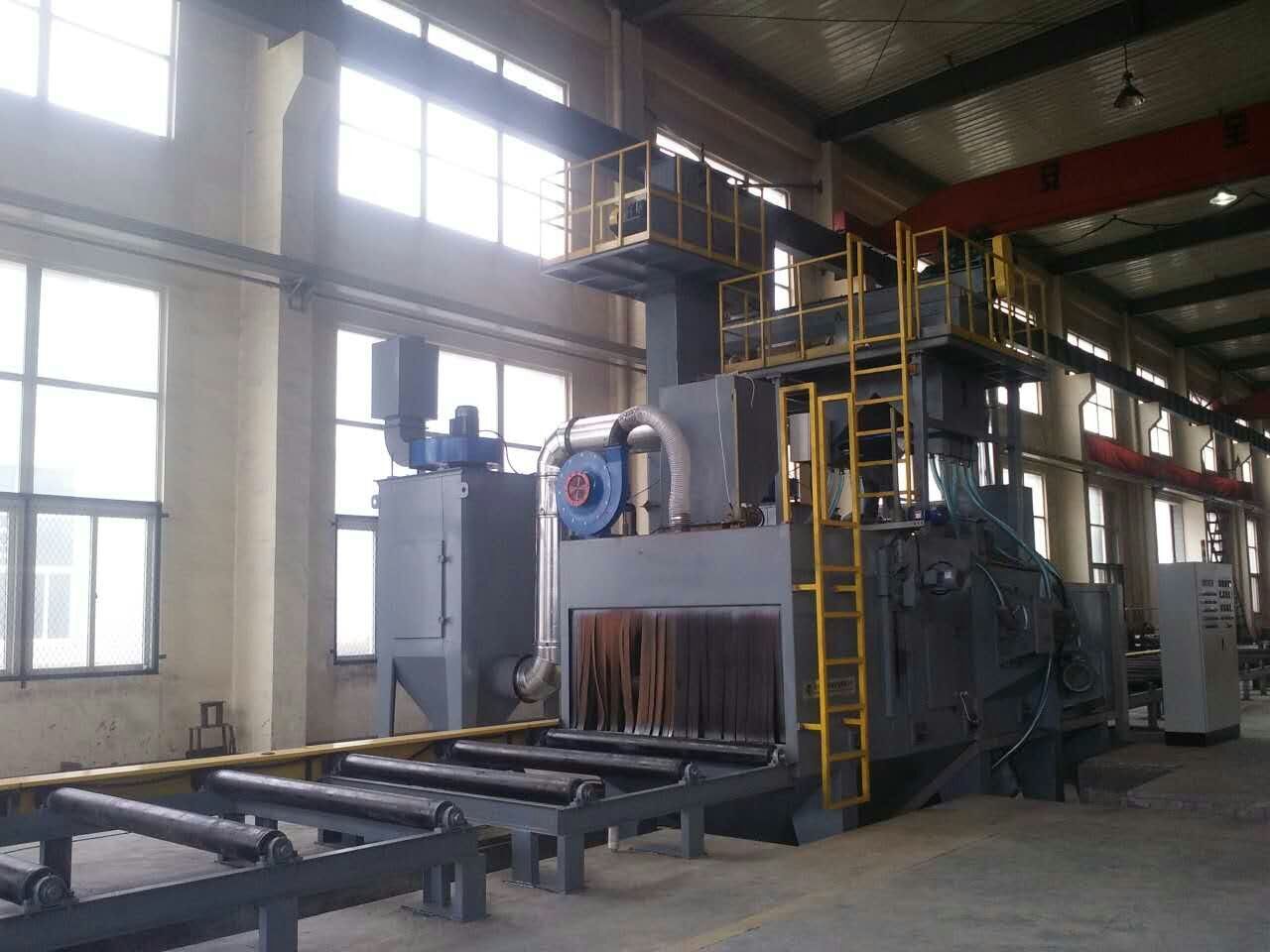

產品圖片

組成結構
一、主機結構
輥道通過式拋丸清理機主機主要有清理室、副室、清掃室、滾刷機構、吹掃機構、拋丸器、清理室護板、輸送輥道、擋砂門簾等組成。
二、循環系統
循環系統由螺旋輸送器、斗式提升機、丸砂分離器、氣動供丸閘閥、溜丸管等組成。

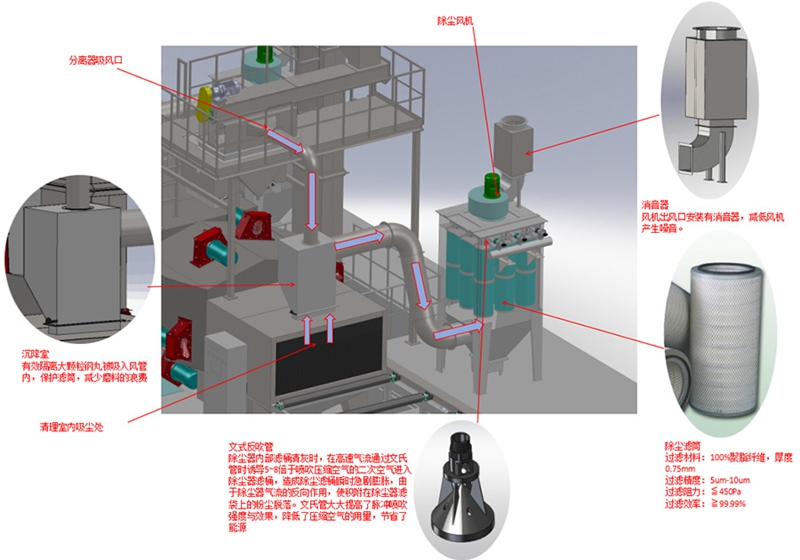

三、除塵系統
該系列設備分別在進出料口各單獨配置一套除塵系統,除塵系統主要由除塵箱體、除塵濾筒、脈沖系統、儲灰倉、風管、風機、消音器等組成。

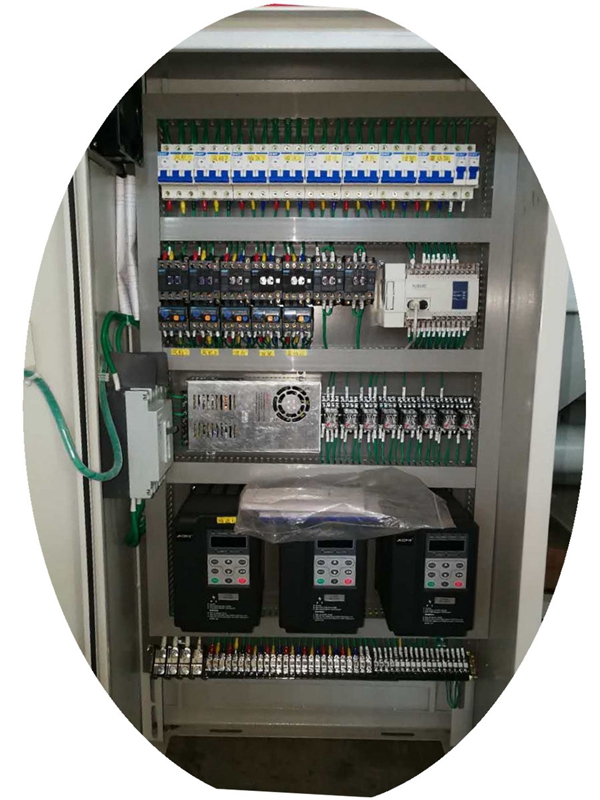

四、電控系統
整套系統設有自動/手動切換開關,并設有電氣互鎖、自鎖、故障報警等安全防護功能,以保證設備的安全運行。電器控制可采用PLC人機界面,故障檢測報警等功能。
電器元件采用施耐德、正泰等國內外知名品牌,可靠穩定。PLC采用無錫信捷。
電控箱材質為Q235B,板材厚度2mm。
適用范圍
常規型號
設備型號 |
TS2008-8 |
|
通過工件尺寸 |
截面(寬X高) |
2000*800mm |
長度 |
6000-12000mm |
|
質量標準 |
表面清潔度 |
A-B Sa2-2.5 |
表面粗糙度 |
15-50μm |
|
拋丸器 |
數量 |
8 |
拋丸量 |
8*180kg/min |
|
功率 |
11kw |
|
輥道允許載重 |
1000kg/m |
|
輥道輸送速度 |
0.4-3m/min |
|
除塵風量 |
25000m³/h |
|
丸料循環量 |
90T/h |
|
總功率 |
≈142kw |
注:可根據用戶產品特征設計制作已滿足生產需求的非標設備。
