石油管端螺紋自動噴砂機
本機采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動產生引射作用，將旋風分離器貯箱內的磨料通過膠管吸入噴槍，然后隨壓縮空氣流由噴嘴高速噴射到工件的表面，達到噴砂加工的效果。
訂購熱線：13815071523

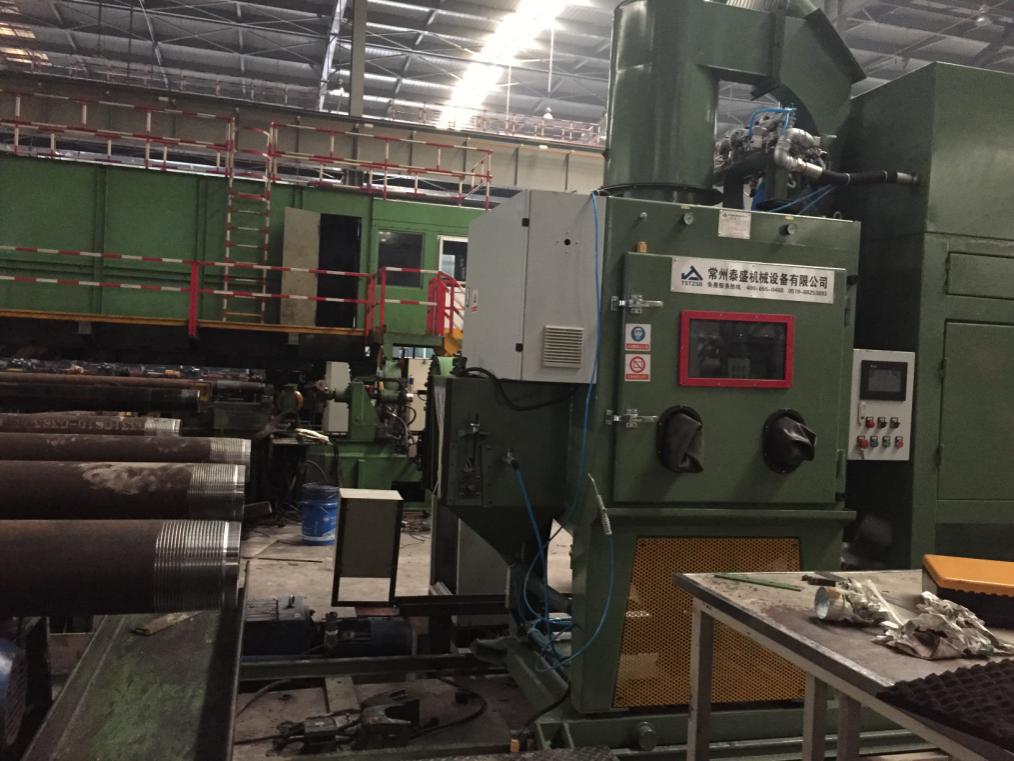

產品圖片

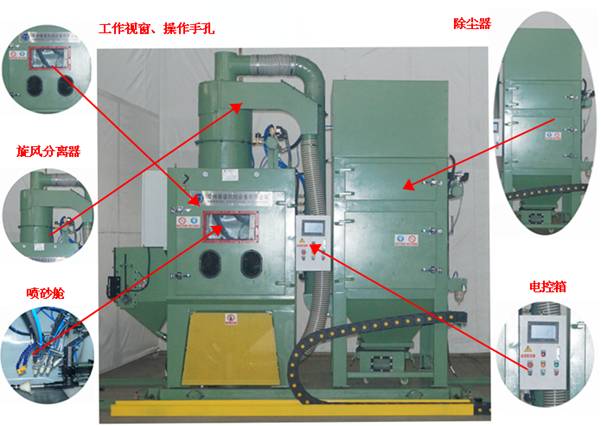

組成結構
主要技術參數
鋼管類型:石油專用管管端螺紋噴砂
外徑范圍：Φ60.32～245mm
壁厚范圍：4.83～13.72mm
鋼管長度：6000～12500mm
鋼管直度:滿足APISpec5CT標準要求
鋼管橢圓度偏差：滿足APISpec5CT標準要求
單根鋼管最大重量：850kg
鋼管鋼級：J55N80L80C80SC90R95C95ST95P110Q125V140
鋼管執行標準:APISpec5CT-2005、APISpec5B及
特殊螺紋標準。
接箍外徑：73.02-200.03mm
接箍長度：107.95-254mm
2、噴砂清理等級
國家標準：GB8923-88A-BSa2-2.5
鋼管端螺紋經噴砂后，鋼管以及螺紋表面無亮光、反光，呈亞光狀態，覆蓋率達到100%。
3、噴砂效率
以鋼管直徑以5-1/2鋼管為例為例，噴砂時間約：30-40秒（輔機時間不算）
4、噴砂主機尺寸：1400×1000×2000mm鋼板厚度：5mm
主機倉內為防止砂粒沖擊金屬表面，全部掛5mm膠皮防護；
主機檢修門布置噴砂手孔位，門邊并布置密封條進行密封。
5、噴槍組
數量：12把（其中一把噴槍為鋼管端面噴槍，固定對鋼管端面進行加工）
噴嘴：碳化硼
噴嘴直徑：Φ８ｍｍ
噴槍移動由步進電機帶動，移動距離和速度可在觸摸屏上調整。
6、內支撐
內支撐布置在機倉內，由吹氣管和膠皮等組成；并根據鋼管中心高可手動調節。
7、整機耗氣量\工作壓力
耗氣量：12m3/min，壓縮空氣中不可含油含水。
工作壓力：0.4-0.7Mpa
8、電源：380V/50HZ、三相五線制
9、設備總功率：約8Kw
工作原理
注：可根據客戶要求定做相應的規格。
