用途:
本機是利用壓縮空氣形成的壓入式工作系統、以水、磨料為介質對零件進行噴射加工的設備。
本機能完成下列工作:
 1）清理熱處理件、焊接件、鑄件、鍛件等的氧化皮和焊渣，清理質量可達到Sa3級；
 2）清理機加件的微毛刺、表面殘留物等；
 3）能用作工件表面涂、鍍前的預處理加工，可獲得活性表面，提高涂、鍍層的附著力；
 4）能用作改善工件表面物理機械性能，如改變表面應力狀態，改善配合偶件的潤滑條件；
 5）也很適合用來作舊機件的翻新。

本機適用工藝:
適用于水噴砂、水噴丸加工。

特點:
 1）工作方法靈活，工藝參數可變；
 2）經噴砂后的零件表面硬化，能提高零件的耐磨性和疲勞強度；
 3）主要零部件使用壽命長，且便于維修。

結構特征與工作原理

主機系統工作原理:

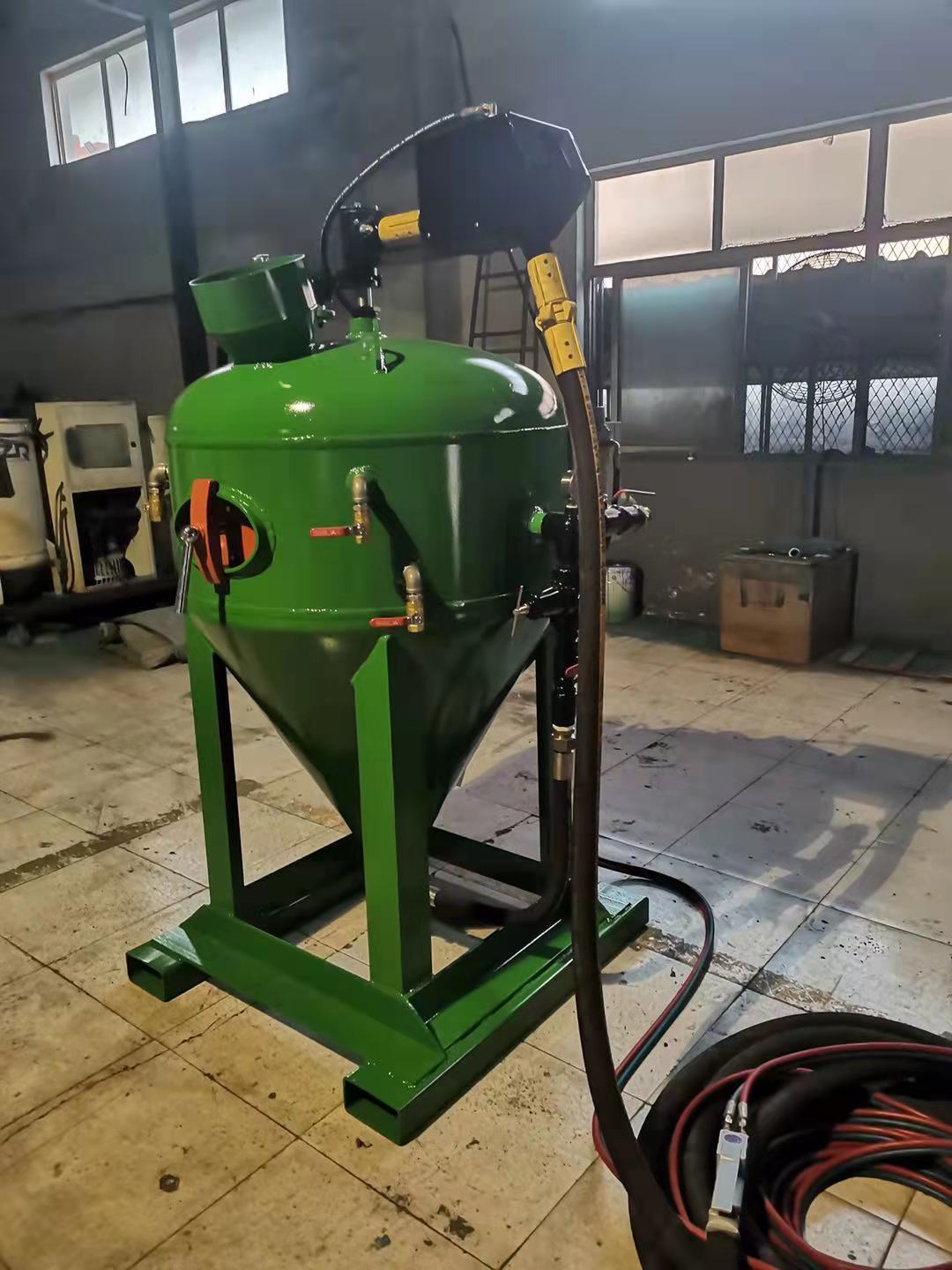

壓入式噴砂系統是將水、磨料儲存在砂罐內，壓縮空氣經過空氣調壓器及總控制球閥進入砂罐，使封閉砂罐內形成壓力。打開控制噴槍的開關，水、磨料、壓縮空氣經底部法蘭進行混合后進入砂管，然后由噴嘴高速噴出，射向加工表面。
調節砂量調節閥可改變出砂量大小。
砂罐中磨料用完后，關閉控制噴槍的開關，關閉氣路總控制球閥，打開砂罐上的排氣球閥，罐內的壓縮空氣排盡后，從新加水、加磨料循環使用。


主要技術參數

磨料：
1）水：工業自來水；
2）用水量：一次加滿量120kg；
3）磨料種類：推薦使用剛玉類類磨料，也允許使用其他磨料；
4）磨料粒度：36＃ ～ 80＃；
5）磨料用量：若使用玻璃珠，剛玉類磨料,一次填加量不得大于130kg；。
砂罐容積：約0.15m3；最大水、磨料容積0.12m3。
噴砂膠管內徑：25mm專用噴砂膠管。
噴槍：
1）數量：1把手動噴槍；
2）噴嘴直徑：φ10mm；
3）工作壓力(開機后的壓縮空氣表壓)：0.5～0.7MPa；
4）單槍耗氣量：約為5M3/min。
整機耗氣量： 約為6.2M3/min。
輸氣管接頭尺寸：外徑為￠26。
壓縮空氣源：氣源壓力0.7MPa、排量≥6M3/min[指標準狀態(20℃、101.325KPa)的空氣體積流量。
注意：用戶使用本機應自備上述工作條件！
